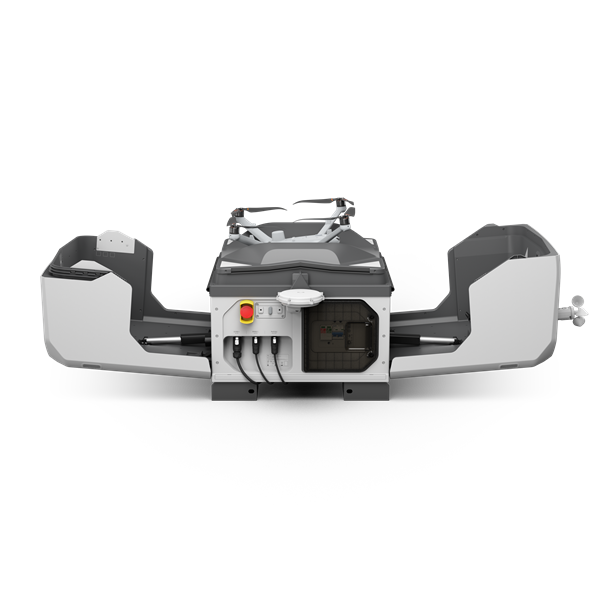

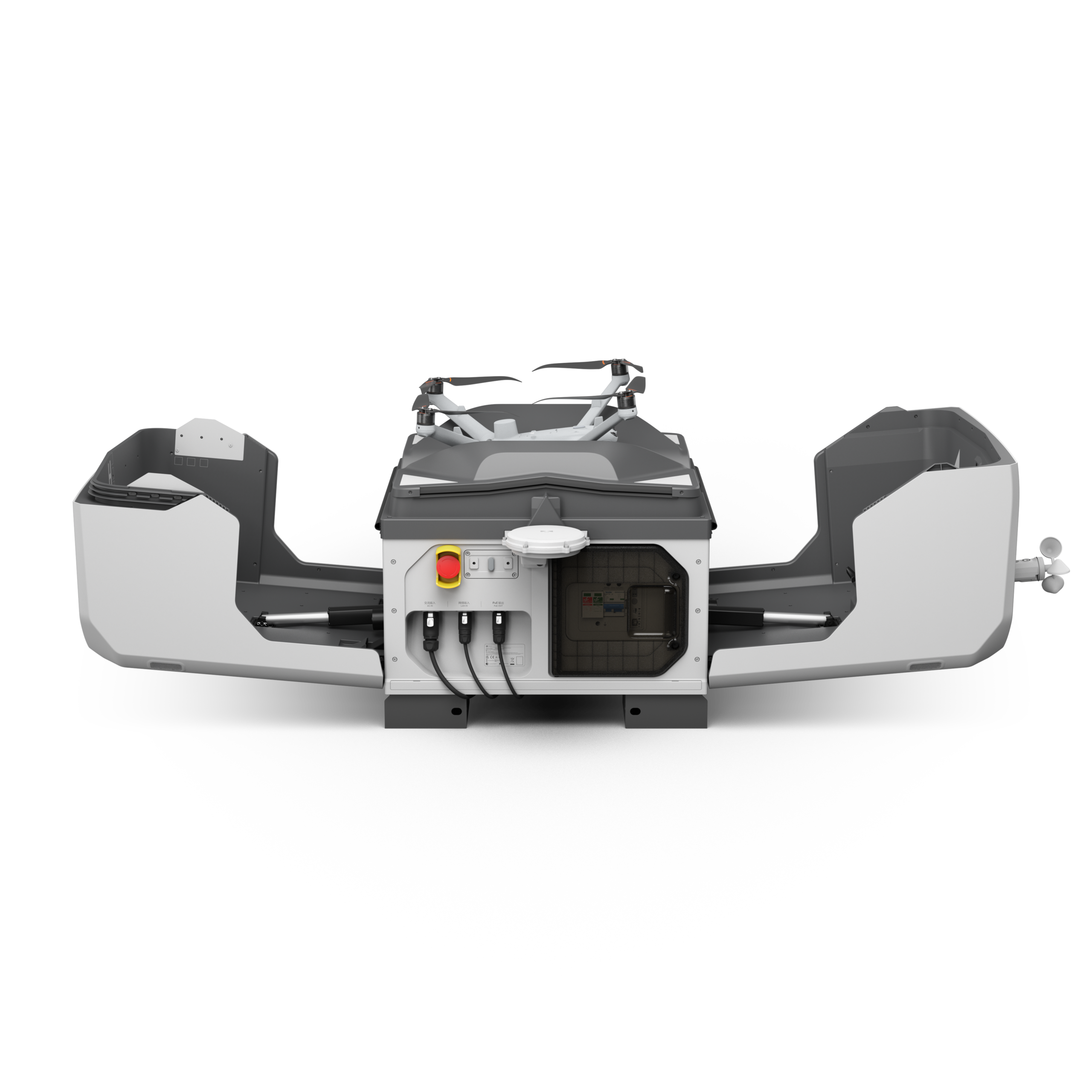

DJI Dock 3 impulsa operaciones remotas automatizadas a nuevas alturas con un despegue de 10 segundos, un diseño IP56 resistente y resistencia ambiental ampliada, manejo de temperaturas de 30 a 50oC y vientos de hasta 12 m/s. Con una opción de implementación montada en el vehículo y un módulo RTK externo para un posicionamiento más rápido, Dock 3 garantiza vuelos precisos y seguros donde sea necesario. Fóleo con los potentes drones de la nueva serie Matrice 4D (M4D & M4TD), el Dock 3 ofrece una eficiencia, fiabilidad y flexibilidad inigualables para diversas aplicaciones de la industria.

Levántate a cualquier desafío

Maestro Todos los Medios

• Opera de forma fiable por debajo de -30o a 50oC y velocidades de viento de hasta 12 m/s.
• Ofrece una calificación IP56 para el Dock y IP55 para los drones de la serie M4D.
• Cuenta con componentes antivibración y calibración remota de RTK para una mayor estabilidad en diversos terrenos.

Rendimiento superior

• 10 segundos de despegue con reserva de los GNSS avanzados para la preparación rápida de las misiones.
• Duración máxima de 54 minutos con Matrice 4D/4TD para una capacidad operativa extendida.
• Configuraciones multilentes que incluyen hasta 7x zoom óptico y rangefilet lámpara para capturar datos precisos.

Vuelo inteligenteHub 2

• Detección de objetos alimentados por IA para personas, vehículos y barcos.
• Plataforma centralizada basada en la nube con herramientas de monitoreo, cartografía y anotación en tiempo real.
• Integración perfecta con servidores de análisis de terceros para mejoras de flujo de trabajo personalizadas.

Alto cumplimiento de la reglamentación

• Operaciones listas para BVLOS en el marco de las directrices de certificación C6 de la UE.
• FTS integral (Sistema de Terminación de Vuelos) y documentación SORA para vuelos más seguros.
• Plantillas de cumplimiento preconfiguradas y manuales de usuario para simplificar los procedimientos de autorización.

Mejora de la seguridad de los datos

• Cerrecciones ISO 27001 e ISO 27701 para una sólida gestión de la protección de datos y privacidad.
• Opcional en las instalaciones FlightHub 2 (planificado) para despliegues estrictamente fuera de línea.
• Alojado en AWS en Frankfurt (UE) para cumplir con los requisitos de dominio del RGPD y de datos locales.

Multiaccesorios

• D-RTK 3 Relé para la cobertura de transmisión extendida y la selección flexible del sitio.
• AS1 Speaker y AL1 Spotlight para patrullas de seguridad y operaciones nocturnas.
• El Monte Gimbal Mounted de vehículos que permite el despliegue móvil para inspecciones y tareas de respuesta.

Muelle 3 vs Dock 2

Maestro Todos los Medios

Construido para soportar condiciones difíciles y cambiantes, DJI Dock 3 cuenta con una calificación IP56, mientras que su acompañante M4D Series drones deportivo IP55. El muelle maneja resistencia al viento de 12 m/s (a 27 mph) para el despegue y aterrizaje sin fisuras, y opera a través de un rango de temperatura extrema de -30oC a 50oC (-22oF a 122oF).

• Calificación IP56: asegura el rendimiento en ambientes duros, húmedos o polvorientos
• Resistencia al viento de 12 m/s más hélices anti-glaing para la estabilidad en el clima difícil
• Aire acondicionado más potente para regular las temperaturas internas y evitar el sobrecalentamiento
• La cubierta de muelle se puede abrir con hasta 10 mm de hielo para operaciones ininterrumpidas

10s Take-Off para primera respuesta

• Lógica de despegue actualizada: No hay espera para el control de hélice
• Comprobación rápida de despegue auto-chequeo: La eficiencia ha sido mejorada
• Módulo GNSS siempre en : Esposo para misiones de emergencia

Desplegar en cualquier lugar

Lea para el montaje de la implementación de vehículos

• El diseño antivibrador garantiza la fiabilidad de Dock.
• La calibración y la detección de nivel remotos RTK optimizan el funcionamiento y la seguridad móviles.

Rendimiento mejorado de la señal RTK

• Módulo RTK externo (2 ganancia de señal dB) permite una convergencia RTK más rápida y fiable.

Fácil solución RTK con D-RTK3

• La calidad de la señal se puede mejorar instalando el nuevo Relé D-RTK 3 en lugares elevados, lo que permite una selección de sitio más flexible del muelle y una mejor cobertura de señal.

Técnicas Precisamente de aterrizaje

• La combinación de SLAM y reconocimiento de marcas garantiza un aterrizaje preciso incluso en entornos de despliegue complejos.

Listos para el despliegue móvil

Componente clave Anti-vibración:

Todos los sistemas internos, incluyendo la unidad de aire acondicionado y la batería de respaldo, están equipados con características antivibración y han sido sometidos a rigurosas pruebas de fiabilidad antes de su liberación.

Monte Gimbal de montado en el vehículo:

Este accesorio opcional sujeta de forma segura a la aeronave y a los gimbal durante el transporte, evitando daños y garantizando la estabilidad al desplegarse desde un vehículo en movimiento.

Calibración remota de RTK:

Utilice FlightHub 2 para calibrar remotamente la posición de Docks RTK, racionalizando la configuración para misiones basadas en vehículos.

Detección de ángulo horizontal:

FlightHub 2 muestra datos de inclinación en tiempo real y detendrá el despegue si el ángulo de Dock supera los 5o, proporcionando despliegues más seguros.

Casos de uso

Drone como primer contestador:

Un conductor puede colocar rápidamente el muelle en un lugar de emergencia, como una escena de incendios, y reubicarlo después. Esto permite capacidades de monitorización inmediatas y soporte flexible post-incidente.

Inspección de Activos Flexibles:

Diseñado para servicios de drones de alta movilidad, el muelle puede trasladarse rápidamente a diferentes lugares para inspecciones eficientes y multi-sitio.

Monitoreo de construcción multi-sitio:

Transporte el muelle entre múltiples áreas de proyectos para supervisar el progreso de la construcción, reduciendo el tiempo de inactividad operacional y simplificando la supervisión de los proyectos.

Calibración remota de RTK

Your browser does not support our video.

• Monte Gimbal de monta del vehículo: Debe comprarse por separado.
• Calibración remota & Tilt Monitoring: FlightHub 2 calibra la inclinación RTK y las pistas de muelle. Una inclinación de 3o desencadena una advertencia, mientras que el número 5e evita el despegue.
• Restricción de movimiento vehicular: los aviones no pueden aterrizar si el vehículo comienza a moverse durante el vuelo.
• Implementación de doble doctorado: Ejecute dos muelles en paralelo para el funcionamiento continuo.El tiempo de carga sigue siendo más corto que el tiempo total de vuelo.

Versión de implementación fija de relé D-RTK 3

Your browser does not support our video.

Función de relé

• Puente la señal para ampliar el rango de transmisión y la cobertura

Mejora de RTK

• Proporciona datos precisos de posicionamiento RTK a M4D para vuelos de alta precisión

Despliegue flexible

• Desarrollado por PoE para una instalación conveniente
• Se conecta al tercer puerto en el muelle 3 para una configuración rápida

Nota: D-RTK 3 Relay Fixed Deployment Version actualmente soporta Dock 3 solo y opera en modo de relé. No soporta los modos de base o rover. La compatibilidad de Matrice 4 Series está prevista para una futura actualización.

Desembarco preciso

1. RTK Tecnología

Una vez que la misión concluye, el dron navega automáticamente a su altitud de retorno y ubicación preestablecida usando la calibración RTK, asegurando una mayor precisión de aterrizaje.

2. Visual SLAM

Durante el despegue, la cámara de evitación de obstáculos hacia abajo del dron registra el entorno local. Al aterrizar, coincide con estas características capturadas en tiempo real para corregir su posición para una precisión mejorada.

3. Marcar el reconocimiento

La almohadilla de aterrizaje Dock 3 y la cubierta delantera cuentan con marcas de aterrizaje claras.H y triángulos blancos. Mientras que desciende, las cámaras de evitación de obstáculos del drone reconocen estas marcas, logrando aterrizajes más confiables y repetibles.

Nueva herramienta de despliegue de muelles

Ahora implemente Dock 3 directamente con su dispositivo Android. No se requiere controlador remoto.

Serie 4D DJI Matrice

Especificaciones clave

DJI Matrice 4D

• Tele Cámara
  1/1.5 pulgada CMOS, 48 MP
  f/2.8, 168 mm de formato equivalente
  4x píxeles más efectivos comparados con la mejora del zoom M3D y 2x
• Afiqueador de Range Láser
  Gama: 1800 m (5905 pies), 1 Hz
  Precisión: 0,2 0,005 D (m)
• Cámara de Medio Telee
  1/1.3 pulgada CMOS, 48 MP
  f/2.8, 70 mm de formato equivalente
• Cámara de la ancho
  CMOS de 4/3 pulgadas, 20 MP
  f/2.8-f/11, equivalente de formato de 24 mm
  Cerrado mecánico, tiroteo de 0.5 s
  Corrección de distorsión incorporada
  * Actualizaciones de firmware permitirán capturar ortopedia de 3 direcciones

DJI Matrice 4TD

• Cámara térmica
  Resolución 640-512, f/1.0, 53 mm equivalente
  Super-resolución infrarrojo hasta 1280-1024
  *Modo de ganancia UHD con Dock aún no está soportado; futuro firmware planeado
• Tele Cámara
  1/1.5 pulgada CMOS, 48 MP
  f/2.8, 168 mm de formato equivalente
  4x más eficaces en comparación con M3D, 2x de mejora del zoom
• Afiqueador de Range Láser
  Gama: 1800 m (5905 pies), 1 Hz
  Precisión: 0,2 0,005 D (m)
• Cámara de Medio Telee
  1/1.3 pulgada CMOS, 48 MP
  f/2.8, 70 mm de formato equivalente
• Cámara de la ancho
  1/1.3 pulgada CMOS, 48 MP
  f/1.7, equivalente de formato de 24 mm
• Luz auxiliar NIR
  6o FOV, hasta 100 m distancia de iluminación

Incluso mejor rendimiento de la cámara

Your browser does not support our video.

• Dock 2: CMOS de 1/2 pulgada, 12 MP
• Muelle 3: CMOS de 11,5 pulgadas, 48 MP
• Nueva cámara de televisión media ofrece transiciones de zoom más suaves y captura de detalle mejorada

Modo de escena nocturna

Your browser does not support our video.

Todas las cámaras de luz visible M4D y M4TD admiten el modo de escena nocturna para una visibilidad mejorada de poca luz. La cámara de televisor de 7o en M4TD incluso puede cambiar al modo de escena nocturna en blanco y negro (IR Cut Filter ON) para obtener imágenes más claras a distancias más altas.

Listo para la inspección hacia adelante

Your browser does not support our video.

La cámara de teletemática M4TDs 7 puede inclinarse hacia arriba hasta un máximo de 80o, por lo que es ideal para inspeccionar puentes o estructuras aéreas con un mínimo reposicionamiento.

Tiempo de vuelo extendido

Your browser does not support our video.

• Muelle 2: 51 min tiempo máximo de vuelo (Batusia RTH al 25%)
• Dock 3: 54 min max de vuelo (Batícula RTH al 15%)

Seguir Terrain en tiempo real

Your browser does not support our video.

Aprovechar la tecnología eficiente de seguimiento de terrenos para el mapeo preciso del sitio, minimizando el riesgo de colisión y asegurando altitudes de vuelo consistentes en paisajes variados.

Serie 4D de Matrice . Combo independiente

Your browser does not support our video.

Comparando la tecnología de cámaras básicas con la línea Matrice 4, la serie Matrice 4 ofrece un mejor rendimiento y protección de vuelo, incluyendo:

• Calificación IP55 para la fiabilidad de todo el tiempo
• Relé a bordo para mejorar la estabilidad de la señal
• Tiempo de vuelo extendido para una cobertura más extensa
• Características inteligentes que incluyen imágenes avanzadas y detección de IA

Este paquete combinado está disponible por separado del Dock y viene emparejado con el DJI RC Plus 2 Enterprise, un centro de carga portátil, y una funda de transporte protector para operaciones de campo aerodinámicas.

Relé a bordo

Your browser does not support our video.

• Primer dron actúa como relevo de señal
• Segundo dron viaja más lejos gracias a la transmisión impulsada

Your browser does not support our video.

• Preparan dos drones M4D y dos unidades RC
• Configurar un par como el dron de relay y RC, el otro como el trabajador
• La funcionalidad de relé aún no se admite cuando se usa Dock

Mejora de la inteligencia

Detección en tiempo real

Your browser does not support our video.

• Detecta personas, vehículos y embarcaciones en tiempo real
• Envía mensajes de advertencia a través de FlightHub 2 tras detección de objetos

Pista inteligente

Your browser does not support our video.

• Arriba y sigue automáticamente objetos de interés

Rutas automatizadas

Your browser does not support our video.

• Detección de objetos preprogramados durante vuelos de paso
• Captura automáticamente datos y activa advertencias cuando se identifica un objetivo

Detección de cambios inteligentes

Your browser does not support our video.

• Destaca las diferencias entre las imágenes pasadas y las actuales
• Permite una rápida identificación de cambios estructurales o medioambientales

Mouselook

Your browser does not support our video.

• Permite un control de gimbal intuitivo simplemente moviendo su ratón
• Proporciona una alternativa más inmersiva al manejo tradicional de RC

Seleccione y Zoom

Your browser does not support our video.

• Pinpoint un objeto en pantalla para el zoom instantáneo y una inspección más cercana
• Simplifica la identificación de objetivos durante operaciones críticas

Algoritmos en aeronaves

Los desarrolladores pueden incrustar modelos de detección de objetos personalizados en drones Dock 3, aprovechando hasta 10 TOPS de potencia de computación a bordo en la serie M4D. DJI proporciona herramientas de capacitación y distribución, y los usuarios interesados pueden solicitarlo a través del sitio web oficial de desarrolladores de DJI.

Obtener código de fuente modelo

Descarga archivos de parche e instrucciones del portal del desarrollador.

Modelo de tren

Actualmente admite algoritmos de detección de imágenes. Entrena tu modelo para satisfacer las necesidades operativas.

Modelo de carga

Transfiera el modelo a la plataforma de desarrollador para validación y embalaje.

Subir imágenes para la validación

Ejecute comprobaciones de datos para cuantificar el rendimiento y ajustar según sea necesario.

Distribuir modelo

Los modelos están vinculados a números de serie específicos de aeronaves para el despliegue en línea o fuera de línea.

*Actualmente disponible para la serie Matrice 4; el soporte para la serie M4D está planeado en una actualización futura.

Integración con DJI FlightHub

• Configurar un servidor de terceros para transmisiones de vídeo en vivo y análisis en tiempo real
• Los resultados de detección se devuelven al vueloHub 2, donde los operadores pueden verlos en una cabina virtual
• Facilita análisis avanzado y flujos de trabajo de detección personalizados

Seguridad de los datos

Cómo el sistema asegura sus datos

DJI Dock 3 y FlightHub 2 se basan en una infraestructura en la nube robusta y líder en la industria y en estrictos estándares de manejo de datos para salvaguardar su información operativa.

Servicio AWS basado en EE.UU.

DJI emplea Amazon Web Services (AWS) en Estados Unidos para operaciones en la nube. AWS es famosa por sus estrictas medidas de seguridad y posee certificaciones ISO 27001/27017/27018, asegurando a los usuarios de una protección de datos confiable.

Servidor AWS basado en la UE

Para cumplir con los requisitos del RGPD, DJI también está desplegando servidores FlightHub 2 en AWS en Frankfurt, Alemania. Una vez que se complete este despliegue, todos los usuarios europeos.Los datos de Dock permanecerán dentro del territorio de la UE para una mayor soberanía de datos.

DJI FlightHub 2 . ISO Certified

• Certificación ISO 27001: Adjudicada por la British Standards Institution (BSI), confirmando que el diseño, desarrollo y operación de FlightHub 2 se adhieren a las normas de gestión de la seguridad de la información reconocida internacionalmente.
• Certificación ISO 27701: Demostra el compromiso de DJI con la protección de la privacidad, mostrando el cumplimiento de los protocolos de gestión de la privacidad de los datos que salvaguardan la información personal.

FlightHub 2 En-Premiso: Versión en los Locales

Para el Q2 2025, los usuarios tendrán la opción de implementar FlightHub 2 en servidores físicos privados o entornos privados en la nube, lo que les permitirá administrar y almacenar los datos del muelle 3 totalmente dentro de su propia infraestructura.

Multiaccesorios

Monte Gimbal montado en vehículo

Listo para el despliegue móvil: Retiene automáticamente el avión y gimbal cuando la cubierta Dock está cerrada, protegiendo componentes críticos durante el transporte de vehículos.

Módulo de Sensación de Obstáculos

• Un accesorio LiDAR (comprado por separado) para la evitación de obstáculos horizontales e ascendentes
• Rastardo de onda milimétrica incorporado en la parte inferior para la detección de obstáculos hacia abajo
• El sistema combinado soporta la evitación de obstáculos omnidireccional, permitiendo un vuelo seguro a velocidades de hasta 15 m/s alrededor de cables tan delgados como 12 mm

Señor Presidente de AS1

Gama de radiodifusión: hasta 300 m (984 pies)

Multifunción:

• Transmisión en tiempo real
• Mensajes grabados
• Importaciones de medios de comunicación
• Conversión de texto a voz

AL1 Spotlight

Iluminar objetos: hasta 100 m (328 pies) de distancia

Dos modos compatibles:

• Strobe
• Encendida

RC Plus 2 Enterprise

Volar el M4D/M4TD con RC

• 7.02 pulgadas de pantalla
• 7 horas de tiempo de funcionamiento
• Calificación IP54 para la resiliencia al tiempo

Otros accesorios

• 240W Charger
  Max 240 W de salida, recarga una batería en 40 minutos
• Cargando Hub
  Tiene tres baterías; ofrece modos de carga Standard (100%) o Standby (90%)
• Potencia 1000
  Soporta 200 W carga rápida; carga completamente una batería en 48 minutos
• DJI Cellular Dongle 2
  Permite conectividad a través de la tarjeta SIM de proveedores locales; la disponibilidad de la región puede variar
